KY-IM500X相地短路监测保护装置
成都可业科技有限公司开发生产的相地短路监测保护装置，适用于低压小电流（IT）系统的单相接地故障报警。适用于电厂、煤炭、钢铁、纺织等 400V TN 及 TT 系统，可解决 MCC 线路中高阻接地，塑壳开关和热继电器不动作，造成 PC 后越级跳闸引发大面积失电问题。相地短路监测保护装置通过不间断地检测用电系统的漏电电流，实时计算电气系统绝缘性能的变化，绝缘故障发生时准确报警，有效减少因漏电发生的设备损坏、人身触电及电气火灾事故，避免突然停电造成巨大的经济损失和社会不良影响，真正做到防微杜渐、防患于未然。
Product Details
一、产品概 述
随着国民经济的不断提高发展，国家对工矿企业的安全生产提出了更高的要求,特别是对电气设备漏电造成的人员触电及危险环境下漏电火灾事故(云南束河古镇大火、湖南凤凰城大火事件)防范更加重视。成都可业科技有限公司开发生产的相地短路监测保护装置，适用于低压小电流（IT）系统的单相接地故障报警。适用于电厂、煤炭、钢铁、纺织等 400V TN 及 TT 系统，可解决 MCC 线路中高阻接地，塑壳开关和热继电器不动作，造成 PC 后越级跳闸引发大面积失电问题。相地短路监测保护装置通过不间断地检测用电系统的漏电电流，实时计算电气系统绝缘性能的变化，绝缘故障发生时准确报警，有效减少因漏电发生的设备损坏、人身触电及电气火灾事故，避免突然停电造成巨大的经济损失和社会不良影响，真正做到防微杜渐、防患于未然。
二、系统功能优点
1.实时监控：在集控单元、中央监测主机上，能够实时显示被监测线路的漏电流，在监控计算机上显示变化趋势曲线，有助于检修人员精确判断系统绝缘状况，有助于检修人员做检修计划。
2.四级预警功能：系统检测到漏电流值超过预警定值时，发出警报，并自动延时后调整到下级定值；根据报警间隔的时间长短，可以判断出漏电故障发展速度，以确定何时检修，起到了状态检修的作用，提高了供电可靠性、连续性；同时也可根据现场工况设定相应的脱扣动作时间和跳闸整定值，以防止越级跳闸引发大面积停电，或者用户也可以选投“不跳闸”。
3.高灵敏度漏电检测互感器：由于泄漏电流通常为 mA 级，要求监测装置采样灵敏、精确高。本公司研发的智能漏电互感器采用“微晶铁芯”和“零磁通技术”自动补偿设计，使互感器始终处于理想的
“零磁通”工作状态，最大限度的提高了互感器的灵敏度。漏电互感器采用标准化设计，具有很好的互换性。
三、系统构成
KY-IM500X 相地短路监测保护装置主要由 KY-IM500X 监测主机、KYZCY 漏电互感器组成。监测主机通过 RS485 与后台监控计算机进行数据交换，实现通讯组网。

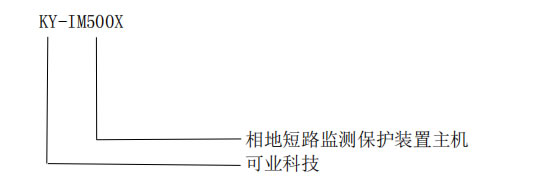

四、系统型号及参数
4.1 监测主机：
1.工作电源：AC/DC220V士20%
2.报警跳闸：常开触点，容量DC250V，1A
3.面板显示：大屏幕液晶显示，界面友好，操作直观方便。
4.电压等级：0.4kV、0.69kV
5.监控容量：最多可同时在线监测9路
6. 漏电预警： 3～120A连续可设
7. 漏电跳闸： 3～120A (可选投并可设定数据)
8. 历史记录： 可存储50条记录，掉 电不丢失
9. 数据传输： 采用RS485总线，MODBUS-RTU通讯协议
10.安装方式： 嵌入式
11. 工作环境： 温度： -10℃～50℃; 相对湿度： ≤90%
五、 监测系统装置图

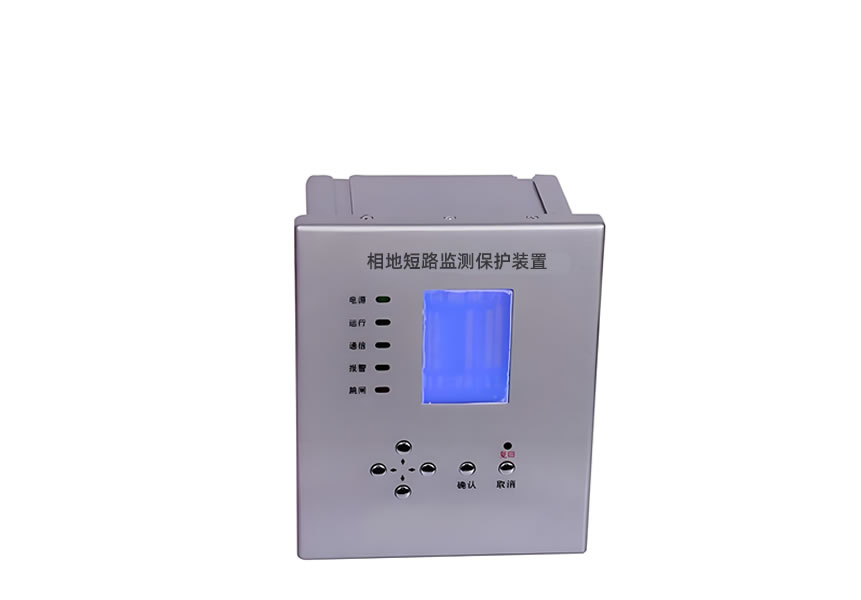

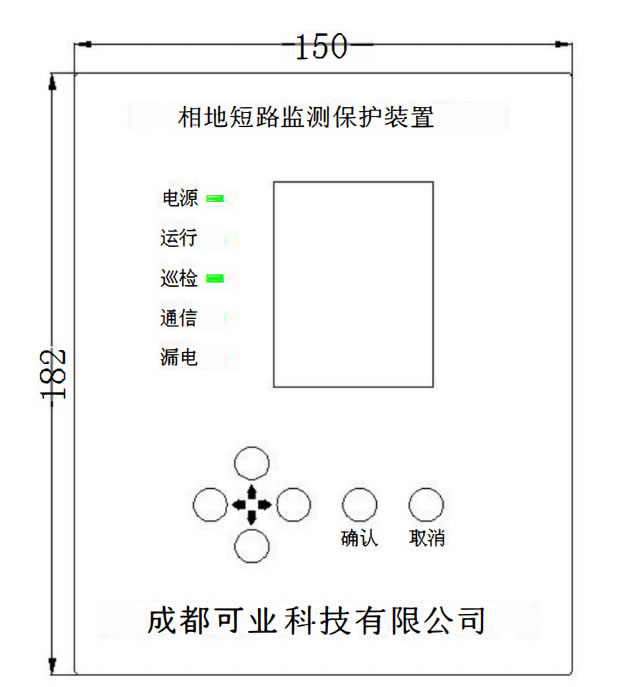

相地短路监测保护装置前面板

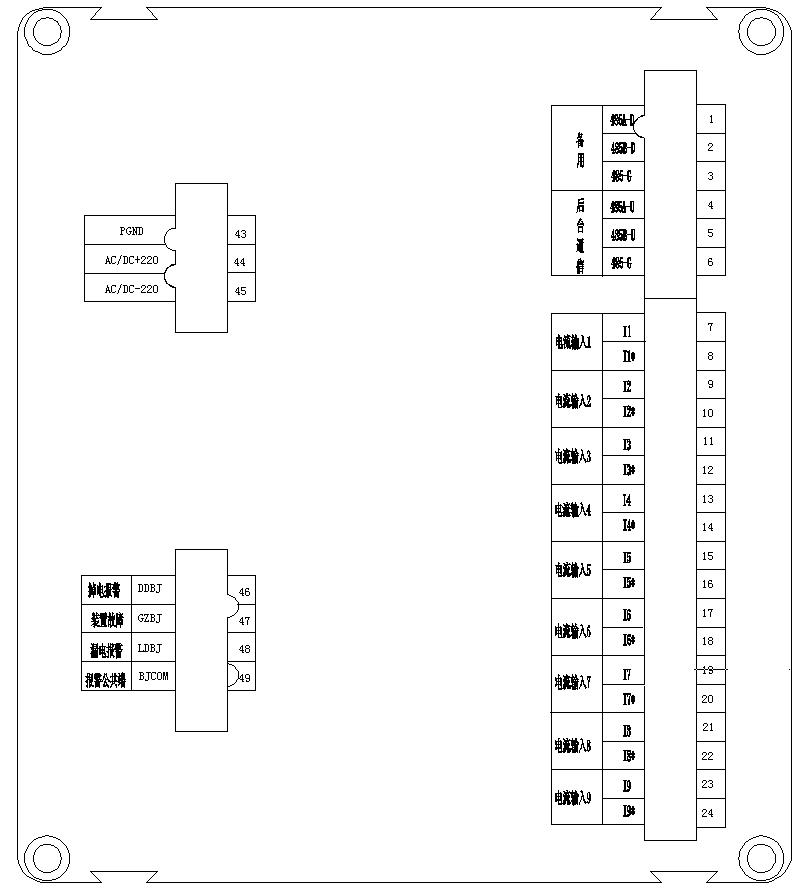

KY-IM500X 相地短路监测保护装置背板图

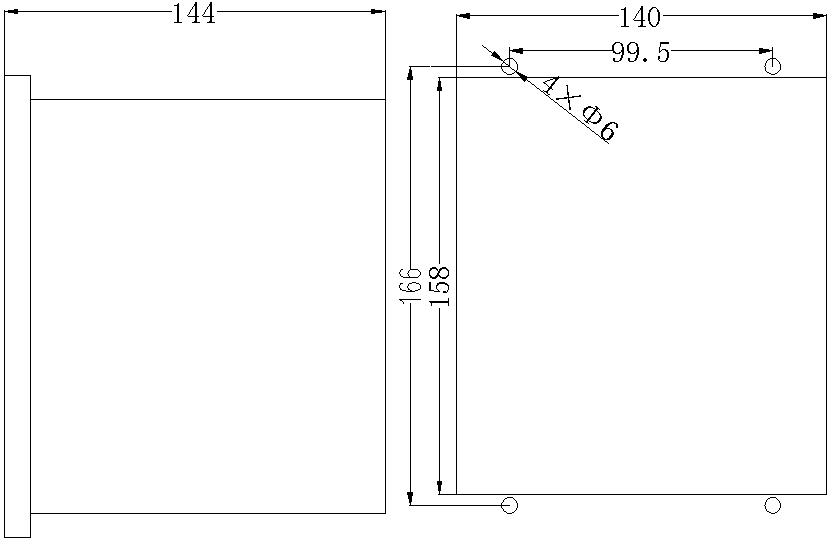

监测装置侧视图及现场开孔尺寸图

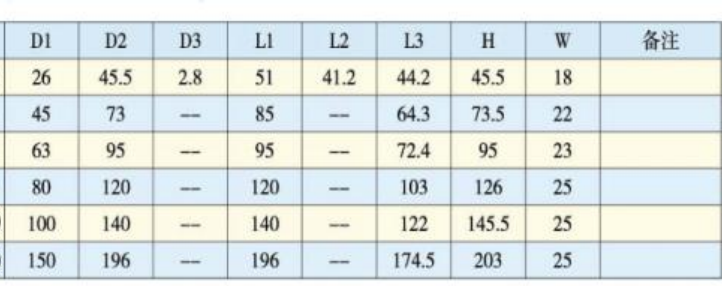

漏电互感器选型表
六、订货须 知
1.请告知电压等级。
2.请告知采用系统方案。
3.请告知互感器孔径。
4.请告知订货数量。
