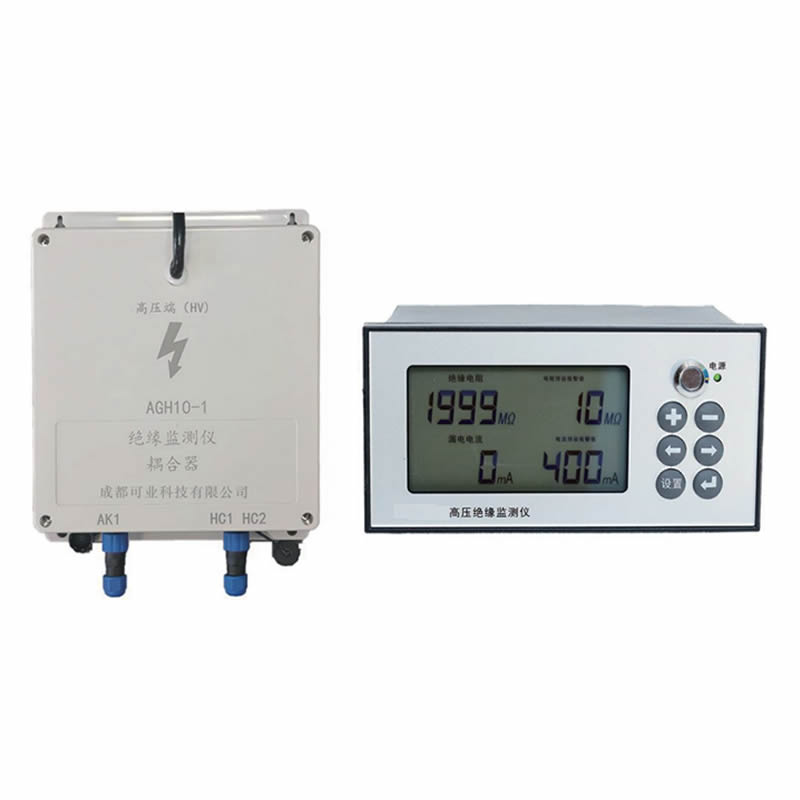

KY100H 高压电机绝缘监测仪

成都可业KY100H高压绝缘监测仪采用直流高压注入法对电缆或电机进行绝缘测量，测试电压为2500V，仪器与电路接触器或断路器辅助触点联锁控制，实现线路通电时绝缘监测仪退出监测与电网分离，线路断电时绝缘监测仪开始对线路进行不间断绝缘监测，虽然绝缘监测仪只是在母线断电后监测但考虑到其直接与高压母线连接因此绝缘监测仪还配一耦合器，用于对线路和绝缘监测仪主机的保护。

产品特点:

1.整体式耦合器设计，安装便利，安全系数高:
2.允余设计，多级保护电路，安全高效;
3.采用高低压分离多级保护设计，确保电路安全:
4.支持绝缘在线、离线多种检测工作模式;

应用行业:

火力发电、光伏发电、核能发电、垃圾处理发电、钢铁冶金工程机械、铁路桥梁、船舶车辆、石油化工、军事装备等领域。

技术参数：

注意事项:

离线检测
高压绝缘监测仪KY100H和耦合器AGH10-1对被监测系统进行的是离线检测方式!主要侧重线路检修或维护的时候，在停电不打开柜门的情况下能通过数码管或液晶显示器直观显示当下电缆(ABC三相)的对地绝缘阻值,误差要求在允许范围内，这样能减少检修工作量，保证施工作业人员的安全。
在线停止工作
当所监测的回路正常送电时，通过连锁信号退出绝缘监测模式，不影响电网和设备正常运行;隔离防护:由于监测时可能会接触到高压部分，故需要通过耦合器来隔离检测装置和高压。

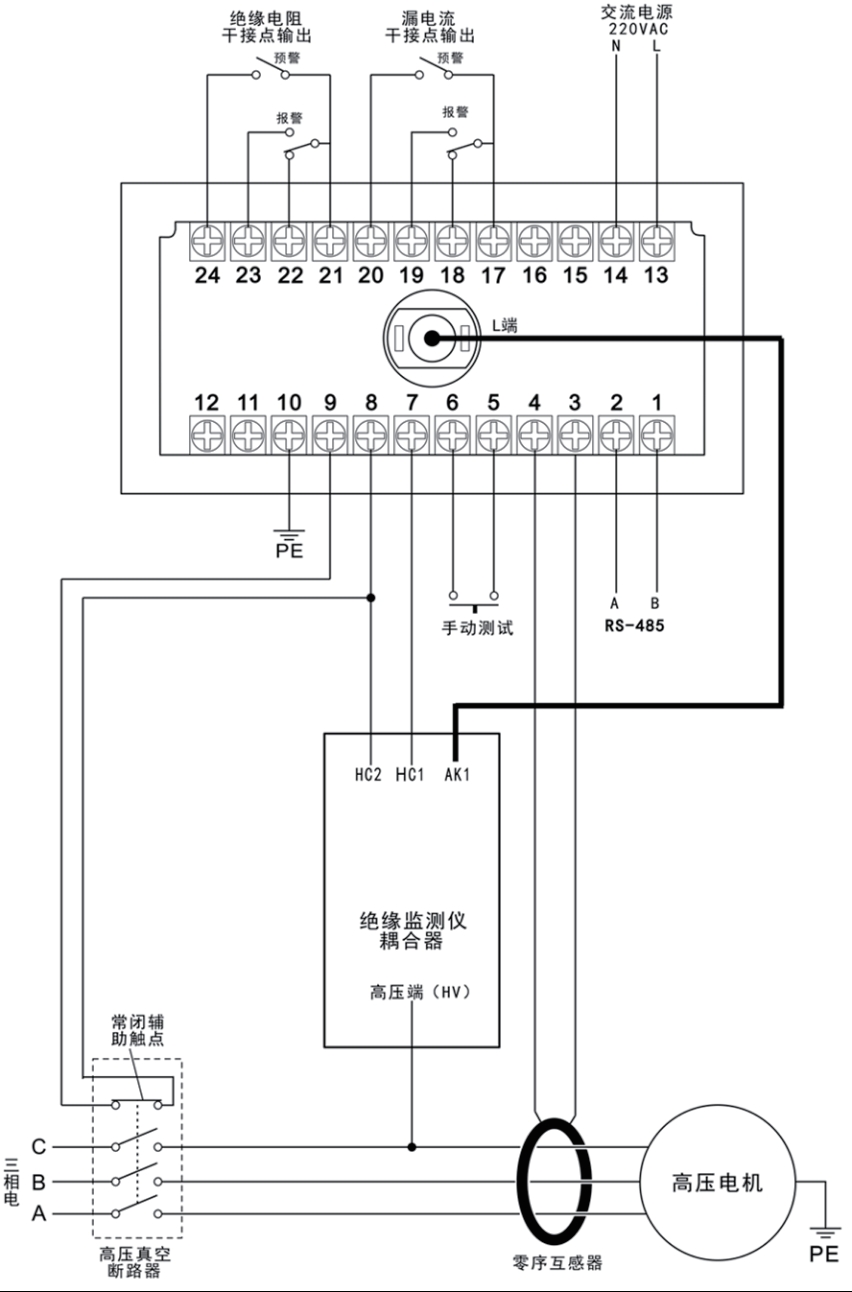

产品接线图

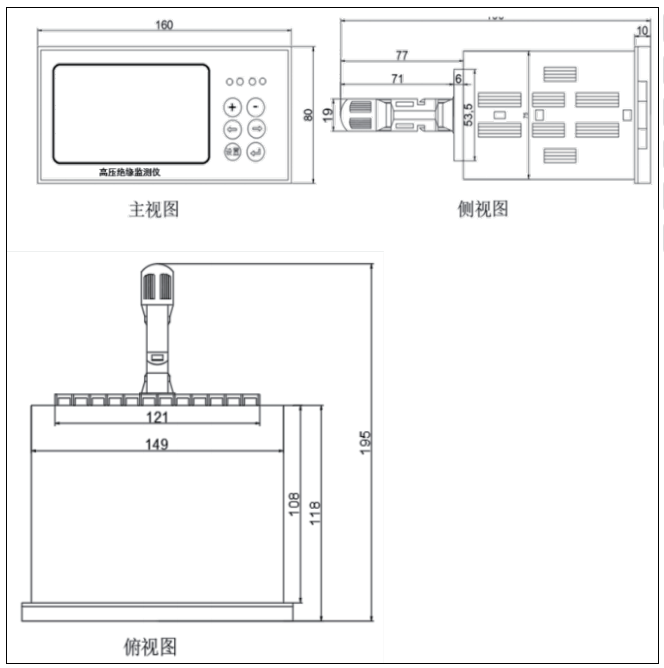

安装尺寸
