MIR2500 高压电机在线绝缘监测仪

设计原理：

MIR2500型高压电机绝缘监测器作为一款专为 12kV 及以下电压等级电机设计的智能化监测设备，通过停电状态下的自 动绝缘电阻测量与动态报警机制，实现对电机绝缘劣化的早期预警。

功能特点：

宽量程：支持 1MΩ~100GΩ 绝缘电阻测量

高精度：1MΩ~5GΩ 精度 ±3%，5GΩ~100GΩ 精度 ±10%

劣化分析：通过 PI（极化）、DAR（吸收比） 计算评估绝缘老

化程度

安全放电：测量后自动泄放寄生电荷

剩余电流：监测 10mA~10A，阈值可编程

异常保护：>100V 异常带电 0.1s 断开回路，耐 AC10kV 冲击

控制模式：本地手动、远程通讯、定时任务

通讯接口：RS485（Modbus RTU）、RJ45（Modbus TCP）

报警输出：4 路独立继电器（250VAC/5A），多事件触发

技术参数

组成部分：

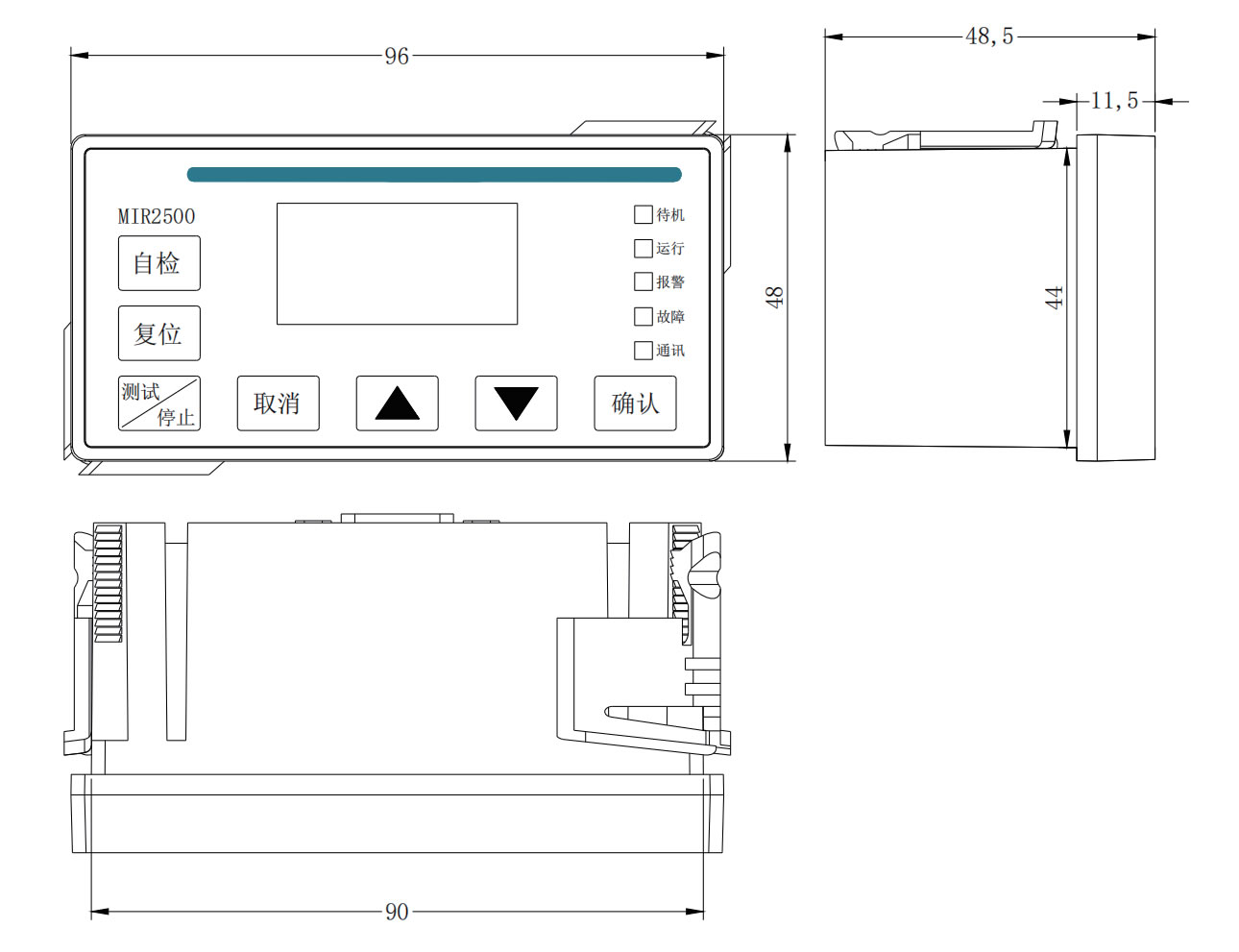

MIR2500D显示模块：基于 RJ45 接口的低功耗人机交互单元，无需独立供电，通过实时数据通讯实现测量结果可视化与参数配置，采用高低压隔离设计确保操作安全性；

MIR2500绝缘监视器：集成智能逻辑控制单元，通过与供电回路接触器 / 断路器的辅助触点联锁，实现 “通电退出监测、断电启动测量” 的自动控制逻辑，避免带电测量风险；

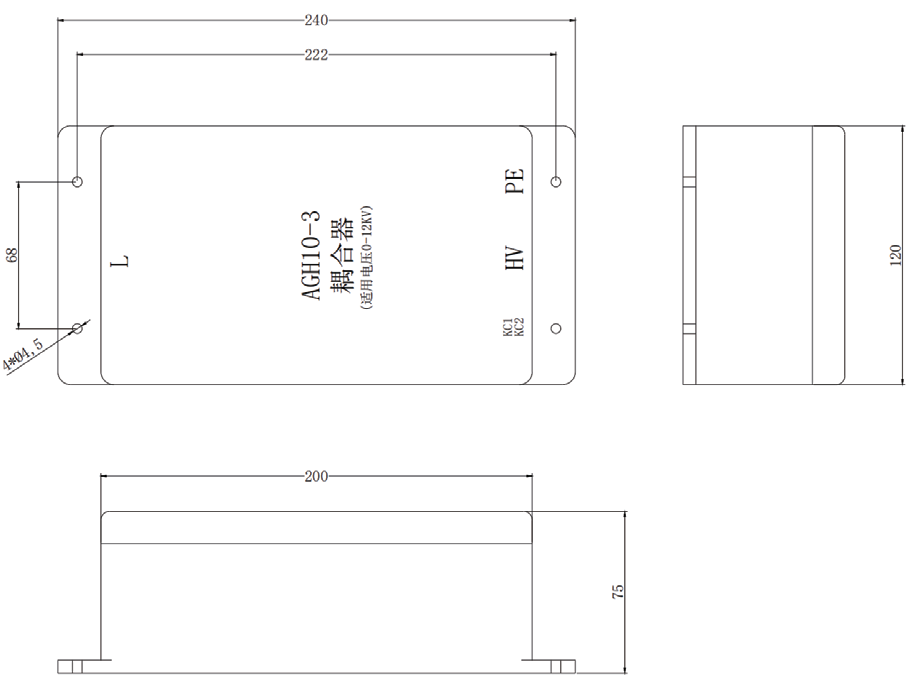

AGH10-3耦合器：采用创新型高低压隔离结构，在实现测量信号耦合的同时，对设备本体与高压母线进行电气隔离。
