中压电机配电故障状态诊断系统

1.概述

在火力发电、核能发电、垃圾处理发电、钢铁冶金、工程机械、铁路桥梁、船舶、石油化工、军事装备等领域的电力系统中，高压电机设备（12kV 及以下）的运行状态监测长期处于独立分散模式：中低压配电侧依赖常规仪表仅能获取基础电参数，难以捕捉电压暂升 / 暂降、故障电弧等瞬态事件；高压电机侧的绝缘状态需离线检测，无法与配电系统状态联动分析。这种 “配电与电机监测割裂” 的现状，导致关联故障难以追溯、运维效率低下，已无法满足现代工业对电力系统 “全链路感知、精准预警、高效运维” 的需求。

基于可业科技推出的站控型智能感知终端及高压电机绝缘监视器为核心，本方案整合 HZ193 站控型智能感知终端与 MIR2500 高压电机绝缘监视器，通过10.1 寸 co-plat 触摸屏实现集中显示与管控，构建覆盖中低压配电与高压电机的一体化监控电柜，解决传统监测模式的痛点。

2.用户痛点

2.1、监测维度割裂，数据无法联动

中低压配电系统的电参数、故障状态与高压电机的绝缘老化、剩余电流分属独立监测体系，缺乏数据关联分析能力。

例如：配电侧故障可能影响电机绝缘，但两者数据无法同步追溯；电机绝缘劣化可能与配电谐波超标相关，但传统设备无法建立关联模型，增加系统性风险。

2.2、瞬态与长期劣化监测能力不足

配电系统的故障电弧、电压暂降等瞬态事件（微秒级）需高频采样支撑，而传统设备每周波采样不足 128 点，难以捕捉关键特征；

高压电机绝缘老化（以月 / 年为单位）需通过极化指数（PI）、介电吸收比（DAR）量化评估，但传统离线检测无法持续跟踪，导致预警滞后。

2.3、运维操作复杂，效率低下

中低压配电与高压电机的监测设备独立部署，需通过多个界面分别操作（如

配电表、温度巡检仪、绝缘测试仪），数据需人工汇总；

高压电机绝缘测试依赖停机后手动启动，缺乏与配电状态的联动触发机制，运维人员工作量大、测试周期长，适配不了连续生产需求。

2.4、安全防护存在短板，响应滞后

配电侧故障（如短路越级跳闸）与电机绝缘失效（如剩余电流超限）缺乏实时联动保护；高压电机绝缘测量时，若线路异常上电，传统设备响应时间＞1 秒，易引发二次事故；同时，工业环境的强电磁干扰（浪涌、静电）常导致设备误报或损坏。

3、系统构成

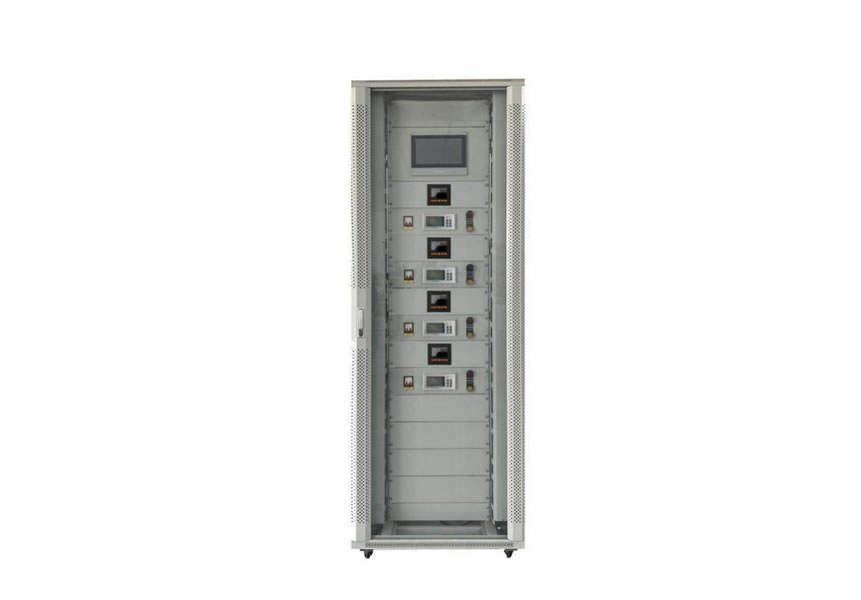

本系统整合可业科技站控型智能感知终端与高压电机绝缘监视器，以 10.1 寸 co-plat 触摸屏为集中交互核心，采用标准中控屏柜（2200*600*800）构建一体化监测系统，具体构成如下：

3.1 核心监测设备

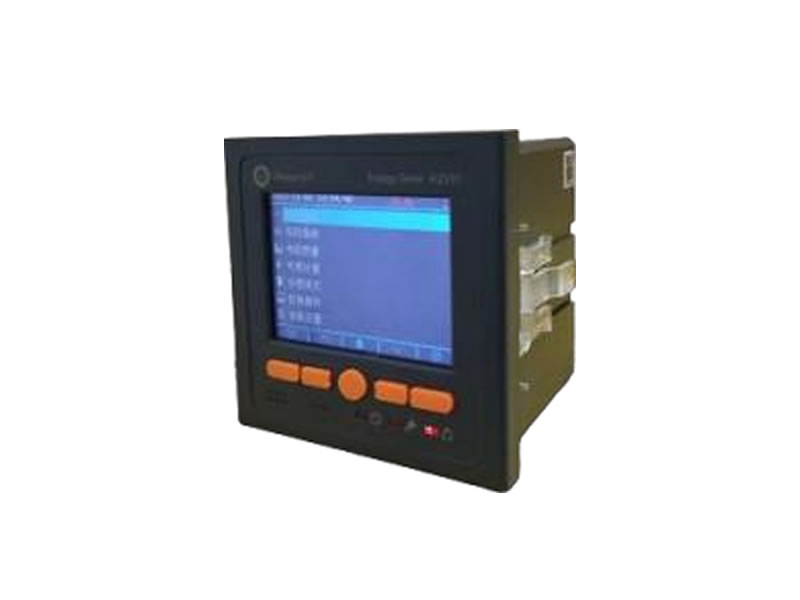

3.1.1 站控型智能感知终端：适配 6kV 及以上中高压系统

电参数监测：电压、电流、功率、功率因数、2~50 次谐波分析；

故障监测：电压暂升 / 暂降识别、短路故障判别、三相故障电弧探测、多路开关触头测温（-40~145℃，精度≤±2℃）、剩余电流监测（≤±2mA 精度）；

录波能力：每周波 1024 点采样，支持故障前后 20 周波暂态有效值录波；

通信接口：RS485（兼容 MODBUS RTU/IEC60870-5-101）

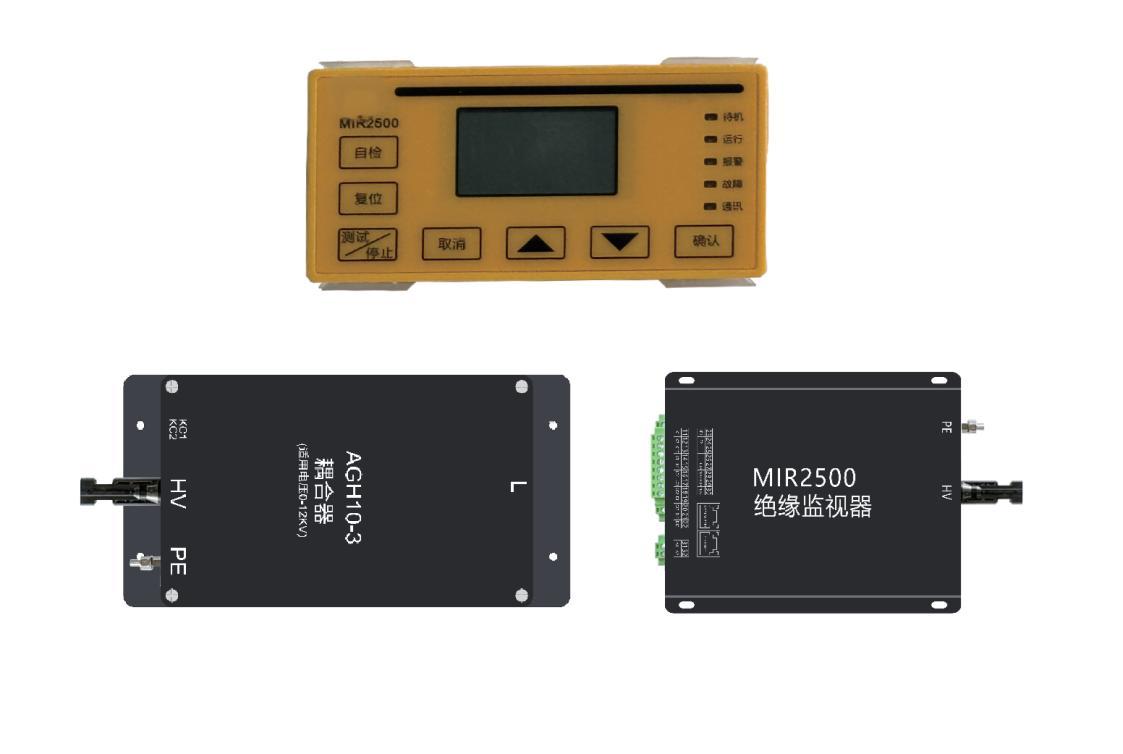

3.1.2 高压电机绝缘监视器：针对 10kV 及以下高压电机

绝缘参数：绝缘电阻（

1MΩ~100GΩ，精度 ±3%~±10%）、极化指数（PI）、

介电吸收比（DAR）测量；

安全监测：剩余电流（10mA~10A）实时监测、异常上电保护（线路电压＞

100V 时 0.1s 内断开测量回路，耐 AC10kV 冲击）、测量完成后自动释放寄生电荷；

启动方式：支持手动、远程通信、定时自动启动；

通信接口：RS485（MODBUS RTU）与以太网（MODBUS TCP）

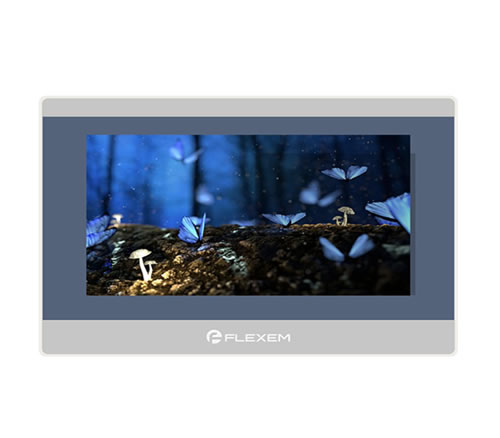

3.1.3 Co-plat 集中交互单元

10.1 寸 co-plat 触摸屏：通过 RS485 接口汇聚 HZ193 和 MIR2500 数据，

实现数据可视化：配电矢量图、电机绝缘状态、趋势曲线、故障录波波形；

集中配置：远程设置 HZ193 的数据、MIR2500 的绝缘报警阈值（10kΩ~100GΩ）；

工业适应性：支持 – 20~60℃宽温运行，多点触控，适配电柜集成环境。



4、核心功能

4.1 中低压配电全域感知

高频采样与多维度监测能力，实时捕捉配电系统的稳态与瞬态特征：

• 瞬态事件：电压暂升 / 暂降（含扰动方向）、故障电弧（燃弧次数统计）、短路故障录波

• 常规参数：电压 / 电流有效值、有功 / 无功功率、峰谷平尖电量统计、三相不平衡度；；

• 安全预警：12 路触头超温（自定义阈值）、剩余电流超限、开关状态智能识别（无需辅助触点）

4.2 高压电机绝缘深度评估

绝缘测量技术，实现电机全生命周期状态管理：

• 绝缘老化量化：通过 PI（10min/1min 绝缘电阻比）、DAR（1min/30s 绝缘电阻比）评估老化趋势；

• 安全防护：剩余电流超限报警（10~10000mA 可调）、异常上电快速切断（0.1s响应）、测量后自动放电（

1~600 秒可调）

• 自动化测量：与配电系统联动（如 HZ193 检测到电机停机时，自动触发绝缘测试）

4.3 集中化联动管控

通过 co-plat 触摸屏实现数据融合与联动：

• 数据关联：配电系统电压暂降时，自动标记电机绝缘复测数据；电机绝缘劣化时，同步调取对应配电回路的谐波历史数据；

• 事件追溯：整合 HZ193 的故障录波与 MIR2500 的绝缘测量记录，按时间 /事件类型生成报告；

• 远程控制：通过触摸屏下发指令，触发 HZ193 的人工录波、MIR2500 的定时测量

五、技术优势

跨系统协同监测，打破数据孤岛

实现中低压配电与高压电机的状态数据联动，通过co-plat 触摸屏构建“配电 – 电机”关联模型，解决传统“各管一段”的监测割裂问题，让运维人员掌握全链路电力状态。

高精度感知 + 全时间尺度覆盖

融合每周波 1024 点采样（微秒级瞬态捕捉）与 MIR2500 的 1MΩ~100GΩ 宽量程绝缘测量（长期老化跟踪），既能捕捉故障电弧等瞬间事件，又能量化电机绝缘的缓慢劣化，预警准确率提升 80%

。

集中化运维，效率提升 60%

co-plat 触摸屏替代多设备分散操作，实现 “参数查看 – 故障定位 – 远程配置”一站式完成；

支持配电故障自动触发电机绝缘复测，减少人工干预，将运维周期从 “天级”压缩至“分钟级”。

工业级安全与可靠性

继承的四级电磁兼容（抗浪涌、静电）与 – 25~60℃宽温设计，高低压隔离（AGH10-3 耦合器）与 0.1s 异常上电保护，保障系统在强电磁、多粉尘环境中稳定运行，故障响应速度提升 10 倍。
